141102. linterVaso 3, dicroica RGBW

Hace varios días tenía esta idea en la cabeza, casi diría que desde mediados de Octubre o antes... pero no sabía cómo resolver la lámpara, hice algunos dibujos y croquis pensando cómo distribuir al menos 5 leds de cada color en un círculo; pero luego se me complicaba la cabeza pensando cómo cablearlos de forma independiente sin que fuese muy complicado.

El año pasado en cursada con Jorge Crowe vimos circuitos impresos, pero no recuerdo si comentó lo que hace poquito un amigo me enseñó: se pueden hacer sin imprimir nada, simplemente dibujando el negativo del circuito en una placa de cobre... eso me motivó y me dio ánimo para seguir probando alternativas hasta que hoy me decidí a cometer todos los errores que pudieran surgir y puse manos a la obra.

Hasta el momento no reconozco haberme equivocado en nada y el resultado viene siendo mucho mejor y más fácil de soldar de lo que imaginé. Avancé lo más que pude y me quedé sin algunos materiales importantes así que continuaré mañana Lunes tras algunas compras pequeñas.

Esta linterVaso tiene la cualidad de ser RGBW (Rojo, Verde, Azul y Blanco Cálido), en 6 leds de alta luminosidad de 5mm c/u distribuidos lo más regularmente posible en una placa de cobre de diámetro idéntico al de una dicroica halógena convencional para poder utilizar parte de la carcaza de éstas fusionada con un Vaso para contener los reguladores PWM de intensidad de cada color y el de mezcla general.

Si todo sale bien va a tener 6 potes de regulación y una tecla de encendido general: 1 Rojo, 2 Verde, 3 Azul, 4 Blanco, 5 Master de Color y 6 Efecto Strobo.







De los errores se aprende

Muy contento y emocionado hoy, habiendo terminado de ensamblar la linterVaso2, fui a prenderla y no andaba!!! la desarmé y revisé dónde podría estar la falla, descubrí que al soldar la tecla de encendido había dejado las pilas y el integrado puestos, saqué las pilas, cambié el integrado, soldé un cable que le faltaba, volví a probar todo y sigue sin funcionar la parte del efecto estroboscópico, así que, para no perder lo ya hecho, opté por anular esa parte del circuito y dejarla sin el efecto.

Funciona bien, aunque la graduación de intensidad es como si fuese logarítmica en lugar de lineal... supongo que será por la ausencia de los PWM, tendré que seguir investigando ese tema y, de ahora en más no me olvido de quitar los integrados y la alimentación al soldar!

linterVaso2, terminada de soldar...

Listo, ya quedó todo soldado, ahora sólo resta hacer las perforaciones en el vaso plástico y ensamblar las partes, pero ya está testeada y funciona a la perfección... de todos modos, en el hacer se aprende, cierto? y bueno... los leds de alta luminosidad RGB tiene menos lúmenes/Watt que uno independiente de cada color, de paso controlarlos es menos preciso y las pruebas que hice con PWM no me funcionaron... de igual modo funciona bien como prototipo de prueba!

Esta vez tiene 3 potes de control de la mezcla aditiva RGB, una llave de encendido general y 1 pote de control de efecto estrobo; es alimentada por 3 pilas AAA con un total de 4,5V y unos 1100mA/h lo que la hace más interesante que su antecesora (alimentada por una batería de 9V con menos de 550mA/h y un costo mucho mayor).

Ahora resta terminar de armarla para probarla con niños y observar lo que resulta de ese encuentro!

antis 2

antis es la obra que desarrollé para la muestra de arte, ciencia y tecnología FASE 5.0 - Metáforas de la supervivencia, que se llevó a cabo durante el mes de noviembre de 2013 en el Centro Cultural Recoleta de Buenos Aires. Para ese entonces, la obra ponía a disposición del espectador (niños/as) unicamente dos pulsadores para controlar la dirección de avance del robot, cada uno de los cuales tenía una programación que establecía un tiempo de encendido de 10segundos que podía ser interrumpido al pulsar la dirección opuesta.

Ahora con motivo de la muestra prevista para marzo de 2015 en el Espacio Cultural Julio Le Parc de la ciudad de Mendoza, decidí hacer una nueva versión con más opciones de control agrupadas en distintos comandos de modo que más niños puedan participar de la acción en simultáneo controlando diversos comandos de la obra y descubrir en la práctica y el diálogo para qué sirve cada control y cuál es la misión del robot dentro de la obra.

Así pues como un primer avance en este desarrollo armé este circuito de dos pwm y con puente H para controlar la dirección y velocidad de dos motores... en principio antis está fabricado en LEGO Technic, con un único motor de doble eje, pero para la segunda versión "antis 2" quiero modificar algunas cosas también en la mecánica del robot de modo que incorpore otro motor posiblemente para regular los dos pares de patas de forma independiente y complicar un poco su manejo, para que los niños deban colaborar más entre ellos para ponerlo en correcto funcionamiento.

Otras cosas que quiero incorporar en antis 2 son luces (con dimmer y secuencias) en el robot y una serie de sensores LDR en su entorno para realizar modificaciones de sonido... para establecer un poco más claramente una meta a cumplir que podría ser: hacer que se ejecute una determinada secuencia sonora ó interferir la transmisión de una radio; tal como permitía realizar el auto fantástico desarrollado para el proyecto acciones mínimas {irgendetwas} del 2° proyecto cuatrimestral de la Maestría. Como también ampliar el entorno de desplazamiento y realizarle algunas modificaciones estéticas.

linterVaso, proyecto 2 (2012): linterna intervenida con 1 led RGB y 4 reguladores de intensidad (dimmers), 3 para los colores y 1 para la mezcla general.

auto fantástico: auto a control remoto por cable intervenido y fusionado con una radio portátil, el parlante y la antena de la radio montados en el auto y los comandos de ambas cosas en el control remoto. Un botón permite activar una función de interferencia por circuit bending, en la emisión sonora de la radio que a su vez varía al modificar el volúmen, la frecuencia y tipo de emisión radial (AM/FM).

Para esta oportunidad la obra cambiará de nombre también porque he modificado mucho el concepto de la misma... pero por ahora está bien que siga llamándose "antis 2".
Constaría de 6 controladores independientes con 2 o 3 botones o perillas cada uno:
1. control de dirección motor A
2. control de dirección motor B
3. control de velocidad de los motores
4. control de encendido y regulación de intensidad de las luces
5. control de secuenciadores de las luces
6. control de sonido de la radio: volumen, frecuencia y sintonía

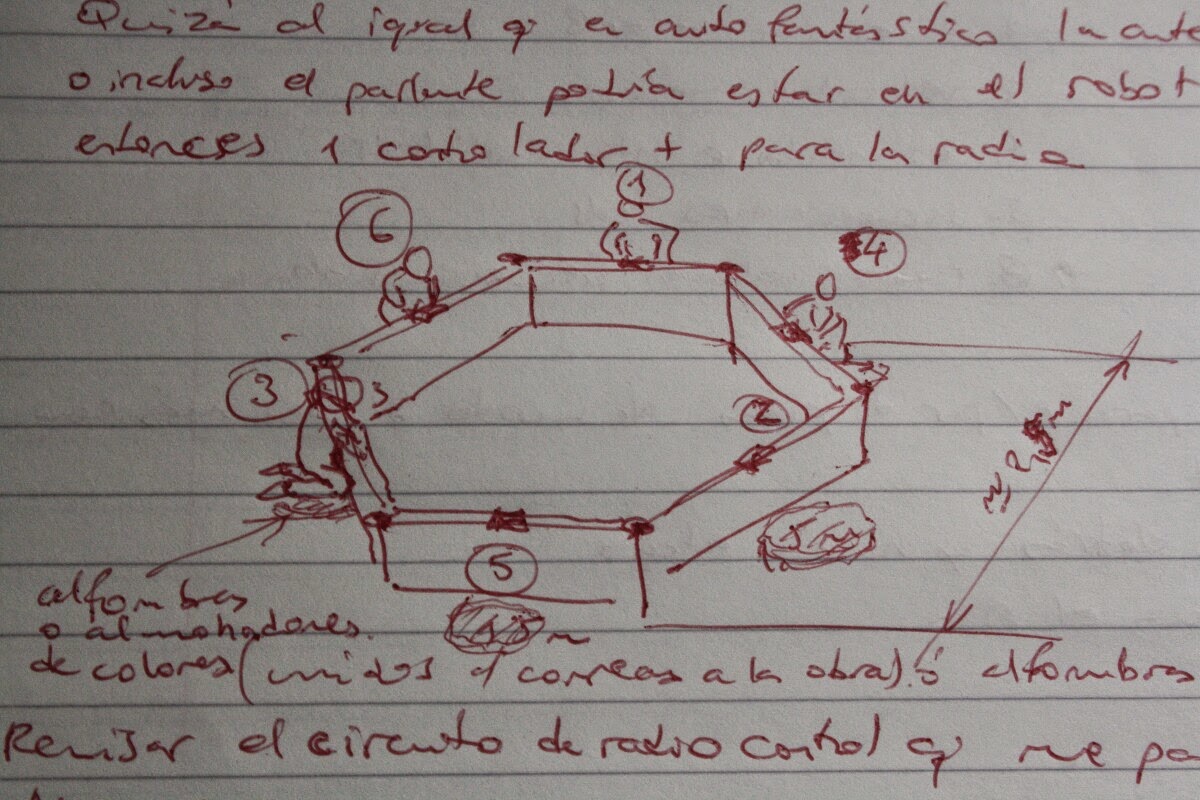

 Un entorno hexagonal compuesto por 6 paneles independientes desmontables, en cada uno de los cuales se encontrarían centrados los controles correspondientes. En el perímetro interior se emplazaría un papel escenográfico nuevo que será dibujado por el robot durante su andar y, en el perímetro exterior, paños rectangulares o trapezoidales de alfombra de unos 60 cm de ancho para que se sienten los niños, tanto los operadores del robot como aquellos que quieran observar y sugerir ideas... será un gran griterío!

autómata dibujante: Dispositivo generado para el 3° proyecto de la Maestría Spielzeuge (mezcla de juguetes), en él el motor DC de 9V está desvinculado de las ruedas y a cambio, impulsa una rueda con una carga descentrada en la parte superior, lo que lo hace moverse aleatoria y caóticamente sobre la superficie, la fibra mientras tanto va dejando el registro de este trayecto en el papel.

 Estructura de bastidores huecos: madera de pino 2" x 1", recubiertos con chapadur, medidas estimadas en 150 x 35cm.

Encastre de cada uno de los bastidores que arman el hexágono.

linterDínamo

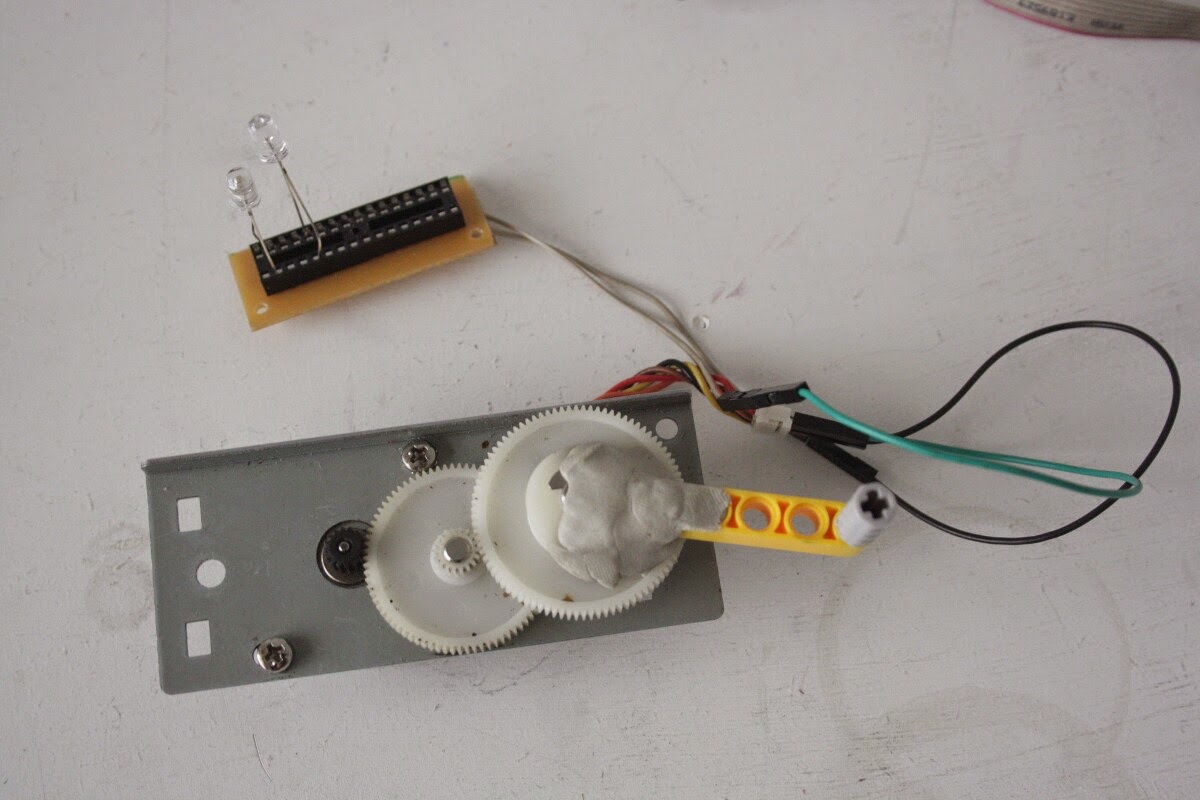

linterDínamo es un nuevo dispositivo lumínico que contará con 10 Leds de alta luminosidad alimentados por un motor paso a paso impulsado por un sistema de engranajes, recuperado de un scanner viejo.

Como particularidad significativa los Leds no requieren resistencias y el sistema de engranajes del motor permite que el flujo energético sea constante anulando la intermitencia que se produce en su ausencia.

Este modelo tendrá la posibilidad de intercambiar los módulos de Leds, de modo que el motor funcione realmente como una batería: que se puede quitar para alimentar otra cosa. De momento este prototipo experimental permite cambiar los Leds dado que el zócalo para microchips funciona a modo de protoboard de pequeño formato.

linterVaso 2 - primer dispositivo de Tesis

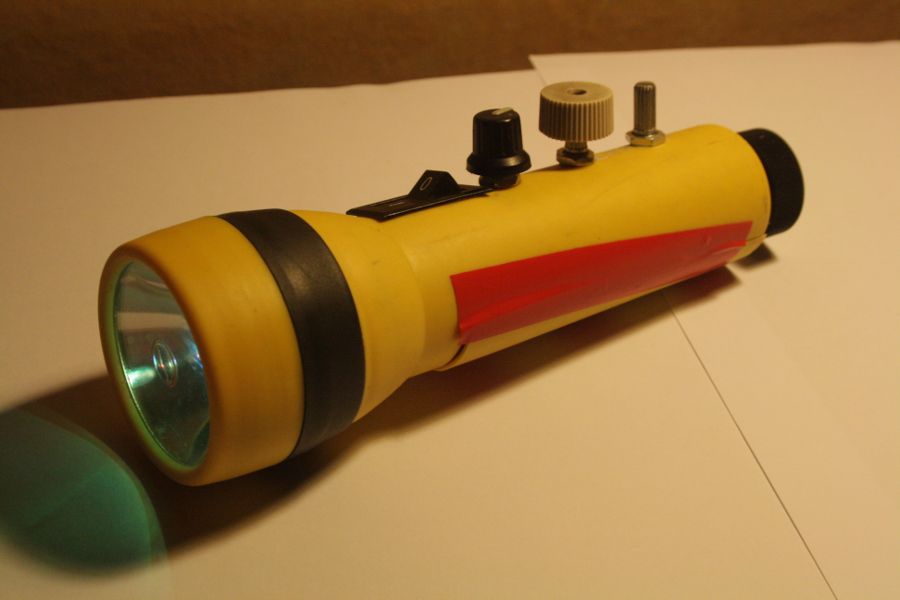

LinterVaso fue un dispositivo lumínico que inventé durante el 2° Cuatrimestre de la cursada, en 2012. En aquél entonces intervine una linterna que me encontré tirada en la calle, le cambié la lámpara original por un led RGB de alta luminosidad y puse además 4 potenciómetros B100K directos para regular la intensidad de cada color por separado y uno general además de una tecla de encendido reciclada, alimentada por una batería alcalina de 9V.

En esta nueva versión cuenta con 9 leds RGB de alta luminosidad, lo que da una potencia cercana a 1W, la alimentación está prevista de ser realizada con 3 pilas AAA (4,5V); la carcaza está compuesta por tapas de frascos y vasos plásticos traslúcidos. Al igual que la primer versión contará con 4 potenciómetros con controlador PWM (dado que el potenciómetro directo no funciona como atenuador de intensidad) y una tecla de encendido reciclada. Aquí los cables también son reciclados provenientes de descarte tecnológico.



obra de tesis, pequeños dispositivos...

Tras pensar bastante, reflexionar, escribir, bocetar ideas, pero sobre todo a raíz de mis talleres con niños pienso que es más interesante hacerle caso a la sugerencia de Mariela Yeregui:

Pequeños dispositivos, pruebas, bosquejos, investigaciones... también porque en torno a ellos giró toda mi cursada de la maestría y es lo que más disfruto hacer, las obras de grandes dimensiones las dejo para más adelante en mi vida, no tanto por el presupuesto (que no es un tema menor) sino porque de momento me atrae e interesa más el pequeño contacto, lo que los niños pueden hacer con los objetos que tienen a la mano.

Justamente hace 10 días atrás me entrevistaron para la revista infantil "PIN", donde expliqué en 10 pasos cómo armar el juguete "tetra!" que inventé en 2010 y para el cual a raíz de la nota desarrollé una propuesta de talleres para Escuelas.

Creo que mi aprendizaje tanto teórico como práctico en el camino de tesis irá a la par de mi labor como docente no directivo, facilitando talleres de diversas temáticas vinculadas al arte tecnológico y la geometría para niños.

140328. Proceso evolutivo hacia el planteo de Obra de Tesis

Obra de tesis

Finalmente de esta estructura planteada en la entrada anterior surgieron varias modificaciones, cambios estructurales, formales y dimensionales; de momento no voy a subir ninguna imagen al respecto porque quiero antes gestionar los fondos para realizarla y para ello necesito que no esté disonible on-line.

Lo que si puedo adelantar es que guarda mayor relación con mis proyectos irgendwo y en contacto:

videoperformance "en contacto" - toma en crudo

Bariloche, Julio de 2013

Tesis: Idea de obra

Durante este tiempo, desde inicios de febrero hasta hoy decidí trabajar en la Tesina con arte electrónico en el espacio público y el espectador infantil; pensando en todo ello y viendo cómo articularlo en una propuesta de obra electrónica surgieron una gran serie de ideas y planteos.

Ideas de cosas que quedaron en el tintero años atrás, ideas de obras que nunca realicé y asociado a ello las reflexiones de cómo surgieron mis redes, la necesidad de hacer algo con ellas pero sobre todo de salir de un pozo al que llegué en su desarrollo, donde apareció la necesidad de renovación, de encontrar otra vía para su expresión.

Pensando en el nacimiento de mis redes, recordé que todo partió de la representación axonométrica de un cubo, una representación bidimensional de un espacio tridimensional; hace unos 8 años atrás, cuando comencé a idear mis redes, tenía en mente la idea de la caja, del cubo, del espacio contenedor y a su vez del espacio o bloque soporte de acciones, el escenario, la tarima, la mesa y por cuestiones de la vida (y de pensar con dibujos) me encerré en la idea de ver ese cubo como una representación bidimensional, pero jamás lo materialicé en la tridimensión.

Lo más cercano a ello fue una de las experiencias del proyecto "irgendwo" aquí en Buenos Aires:





 Intervención urbana realizada el 12 de febrero de 2012 en el Barrio de Belgrano

Quizá tenía que pasar todo este tiempo, pasar de las redes bidimensionales a mis propuestas tridimensionales, a "ovus", "cuboluz" y "kugelgrund 3V" todas ellas manifestaciones en el espacio de las redes, todas ellas a su vez, realizadas con varillas y material elástico para sus uniones. Fue hace unas semanas atrás, cuando queriendo materializar a una escala mayor la propuesta de "Kugelgrund 3V", me topé con la necesidad de trabajar de otro modo, dado que, para construcciones escenográficas casi arquitectónicas carece de sentido, resulta muy trabajajoso y un gran gasto de materiales utilizar tanto elástico para las uniones y articulación de las partes, de modo que tenía que resolver este tema de forma diferente.

La primer propuesta que hice de mi obra de Tesis -noviembre/diciembre 2013-, que le presenté en su momento a Nicolás Varchausky y que luego me criticó constructivamente un posible director de tesis, se basaba en principio en una idea similar a la actual, una reformulación de la instalación que monté para el "proyecto ovni" sólo que, en esa idea, el contenedor físico de la red era una sala de exposición... las ideas posteriores giraron en torno a ello, cómo generar un entorno de exposición en un espacio público? y la primer respuesta fue "con un domo como Kugelgrund 3V". También, parte del planteo presente tiene que ver con el montaje de uno de los diseños del diseñdor de moda japonés Issey Miyake que ví este verano en Zürich (aunque allí era invierno), un armazón contenedor semi cúbico de unos 2 metros en los lados más largos; en estos días, mientras elaboraba la idea recordé que algo similar estuvimos trabajando con Pablo Beitía en el proyecto de investigación sobre tensegridad; lo mismo que guarda relación también con la obra actual de uno de mis referentes, el argentino radicado en Frankfurt, Tomás Saraceno.

He aquí los primeros bocetos de la propuesta, en esta ocasión generados en maqueta virtual, con el software "blender":

Cubos de 1mt cúbico pintados en los colores primarios luz









Ejercicios de Tensegridad, desarrollados durante 2013:
